Чиллер–фанкойл MDV: как подобрать фанкойлы под разные помещения

Фанкойлы подбирают отдельно для каждого помещения по расчётной нагрузке, температурному графику воды, расходу воздуха и ограничениям монтажа. Чиллер при этом выбирают по суммарной одновременной нагрузке системы, а насосы и трубопроводы — по расходу и сопротивлению водяного контура.

Система оправдана на объектах с несколькими зонами

Схема чиллер–фанкойл подходит гостинице, офисному зданию, клинике или торговому объекту, где помещения работают в разных режимах. Вода переносит холод от центральной холодильной машины к местным теплообменникам. Пользователь регулирует температуру своей зоны, а наружный воздух подаёт отдельная вентиляция.

Для одной небольшой комнаты такая система обычно сложнее отдельного кондиционера. Её преимущества раскрываются при множестве зон, протяжённых трассах, поэтапном вводе помещений и требовании централизованной автоматики.

Расчёт начинается с нагрузки каждой комнаты

Проектировщик учитывает солнце, остекление, людей, освещение, оборудование, наружный воздух и теплопередачу через ограждения. Нагрузки кабинета, переговорной и серверной различаются даже при одинаковой площади. Подбор «по квадратным метрам» не показывает пиковый час и не учитывает график использования.

Мощность фанкойла берут из таблицы для расчётных температур воды и воздуха. Паспортное значение при другом температурном графике нельзя переносить напрямую: с уменьшением разницы температур теплообменник отдаёт меньше холода или тепла. В расчёте также проверяют скрытую нагрузку по влаге и образование конденсата.

Чиллер–фанкойл: как подобрать фанкойлы под разные помещения — практическая задача с тремя уровнями. Сначала рассчитывают комнаты, затем проверяют водяные ветви, после этого определяют одновременную нагрузку источника холода.

Тип корпуса зависит от потолка и назначения

Кассетный фанкойл распределяет воздух в нескольких направлениях и требует места в подвесном потолке. Канальный блок скрывают и соединяют с решётками; для него рассчитывают внешнее сопротивление воздуховодов. Настенный вариант удобен без запотолочного пространства. Универсальный корпус можно установить у пола или под потолком, если это разрешает документация модели.

Для спальни гостиницы важны минимальная скорость и акустика, для переговорной — быстрый выход на нагрузку, для торгового зала — дальность струи и равномерность распределения. В серверной проверяют круглогодичное охлаждение и резервирование: обычный комфортный фанкойл не заменяет прецизионную систему без отдельного расчёта.

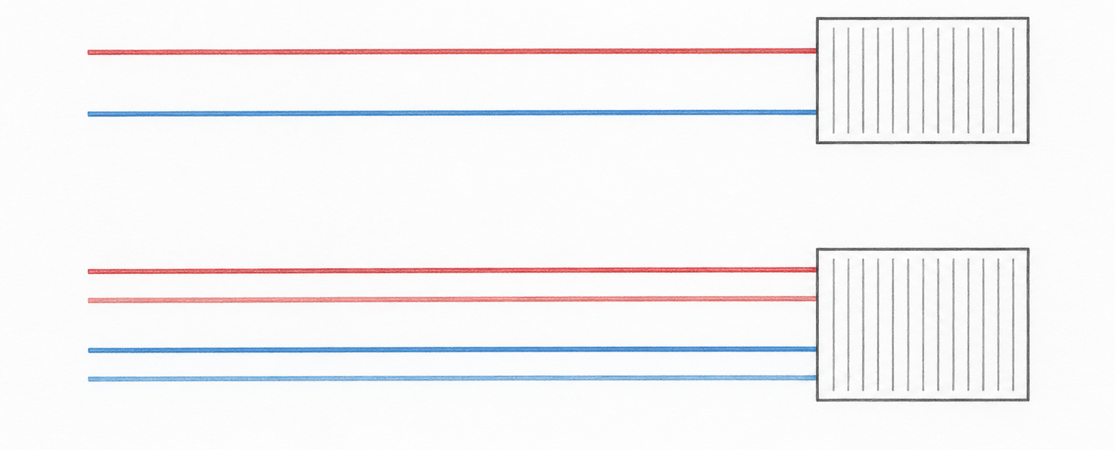

Двухтрубная и четырёхтрубная схемы решают разные задачи

В двухтрубной системе один теплообменник получает холодную либо горячую воду. Здание целиком переключается между сезонами или работает только на охлаждение. Решение проще по трубопроводам и арматуре, но не позволяет одному помещению охлаждаться, пока соседнее обогревается.

Четырёхтрубный фанкойл имеет два водяных контура и два теплообменника. Разные зоны могут одновременно работать на тепло и холод, что полезно в межсезонье, гостиницах и зданиях с разной ориентацией фасадов. За гибкость платят дополнительными трубами, клапанами, местом и более сложной автоматикой.

В ассортименте сайта представлены обе схемы. Например, кассетный MDV MDKC-300R — двухтрубный: при высокой скорости он выдаёт 3,04 кВт холода, расходует 510 м³ воздуха в час, а его заявленный уровень звука составляет 36 дБА. Четырёхтрубный MDV MDKA-V600FA имеет холодопроизводительность 4,96 кВт и воздушный расход до 1184 м³/ч. Эти цифры относятся к условиям карточек; проектный режим сверяют с полной таблицей производителя.

Гидравлика связывает все зоны

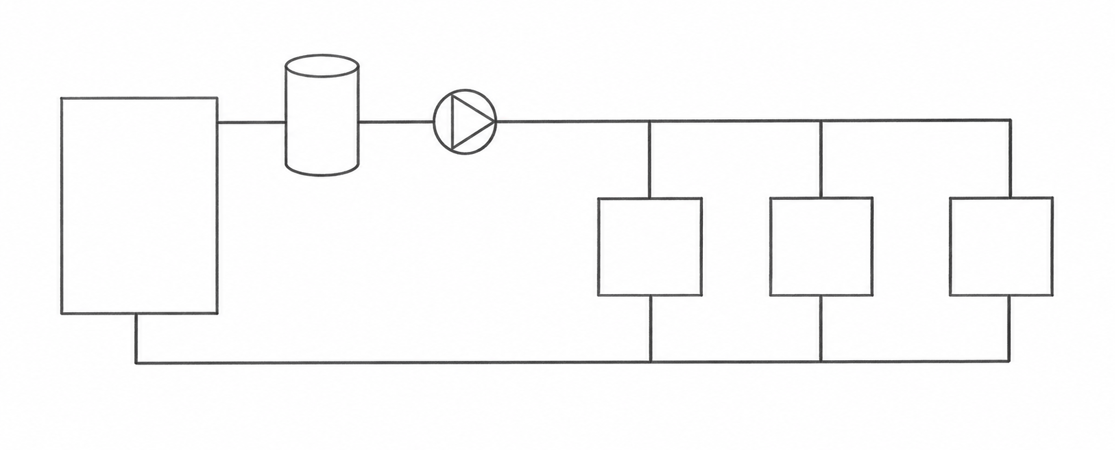

Расход воды через фанкойл определяют по его мощности, теплоёмкости теплоносителя и расчётной разности температур. Затем выбирают диаметры труб, считают потери прямых участков, арматуры, теплообменников и регулирующих клапанов. Насос должен обеспечить общий расчётный расход при сопротивлении наиболее тяжёлого кольца.

Балансировочные клапаны ограничивают короткие ветви, чтобы удалённые приборы получили свой расход. Двухходовой регулирующий клапан меняет расход в переменной системе; трёхходовой поддерживает циркуляцию через байпас, но влияет на температуру обратной воды и работу насоса. Тип клапана согласуют с гидравлической схемой, а не выбирают отдельно от неё.

Буфер и насосы проверяют на частичной нагрузке

Буферная ёмкость увеличивает объём воды и помогает избежать слишком частых пусков чиллера, если минимальный объём контура ниже требования производителя. Её объём рассчитывают по минимальной мощности агрегата, допустимой длительности цикла и фактическому объёму труб и теплообменников.

Для систем с переменным расходом применяют частотное регулирование насоса и датчик перепада давления. Минимальный проток через испаритель чиллера сохраняют по документации: для этого используют первичный контур, байпас или другую предусмотренную схему. Встроенный гидромодуль упрощает компоновку, но его напор и состав всё равно сверяют с расчётом сети.

Воздушное и водяное охлаждение относится к конденсатору

Чиллер с воздушным охлаждением отдаёт тепло наружному воздуху. Ему нужны свободный приток, выброс без рециркуляции и проверка шума на площадке. Водяной конденсатор работает с градирней или сухим охладителем через отдельный контур; система сложнее, но может быть удобна для крупных объектов и ограниченной кровли.

Способ охлаждения конденсатора не определяет число труб к фанкойлам. Это независимые решения: одно относится к отводу тепла от чиллера, второе — к распределению холода и тепла по помещениям.

Автоматика должна видеть запросы и аварии

Комнатный контроллер управляет вентилятором и водяным клапаном. Общая система получает запросы зон, запускает насосы и чиллер, контролирует проток, температуру, загрязнение фильтров и аварийный уровень конденсата. После закрытия клапанов автоматика не должна оставлять насос в режиме без расхода.

Перед заказом согласуют протокол диспетчеризации, питание приводов, тип термостатов и логику переключения сезона. Отдельно предусматривают доступ к фильтру, поддону, клапанам и воздухоотводчикам.

Порядок выбора

1. Рассчитайте явную и скрытую нагрузку каждой зоны.
2. Задайте температуры воды и выберите двух- или четырёхтрубную схему.
3. Подберите тип и мощность фанкойла в расчётном режиме.
4. Проверьте расход воздуха, шум, напор и монтажные размеры.
5. Рассчитайте расход воды, трубопроводы, клапаны и наиболее тяжёлое кольцо.
6. Выберите насосы, буфер и чиллер по одновременной нагрузке.
7. Согласуйте автоматику, дренаж и сервисный доступ.

Рабочая система начинается не с суммирования номиналов. Каждый фанкойл должен покрывать нагрузку своей комнаты при выбранном температурном графике, гидравлика — доставлять ему расчётный расход, а чиллер — устойчиво работать при пиковых и минимальных нагрузках объекта.
