Канальный или кассетный кондиционер MDV: что выбрать для коммерческого помещения

Кассетный блок выбирают для одного открытого зала с подвесным потолком и раздачей воздуха вокруг одной точки. Канальный удобнее, если воздух нужно подать через несколько решёток, скрыть оборудование и разделить поток между зонами. Решение принимают по плану потолка, расчёту нагрузок и сопротивлению сети.

Два способа распределить воздух

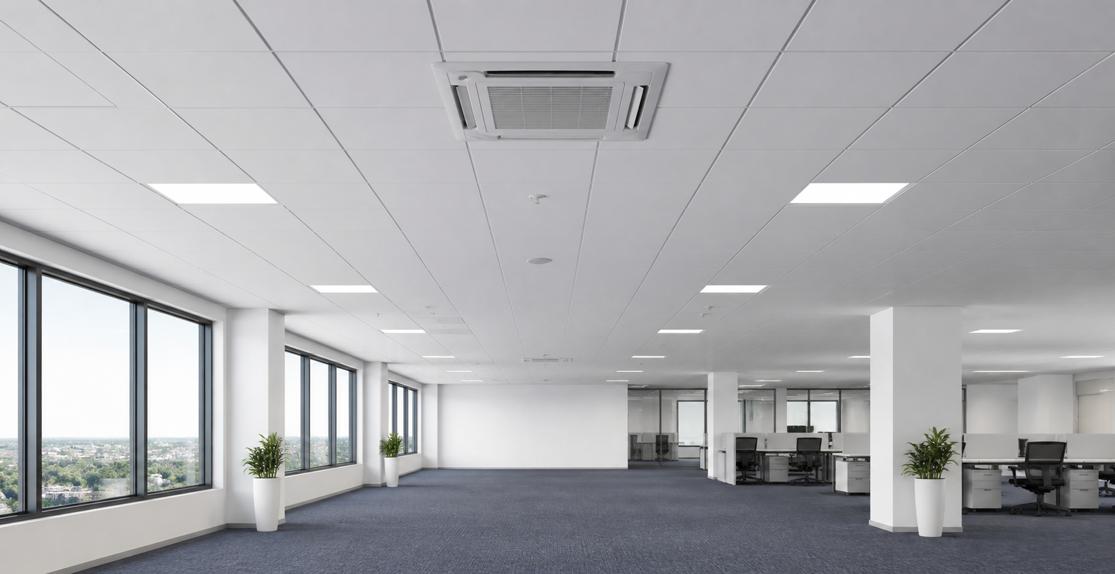

Кассетный внутренний блок находится за потолком, а в помещении видна декоративная панель. Поток выходит в несколько сторон и обслуживает пространство вокруг кассеты. Такой вариант подходит офису открытого типа, торговому залу или кафе, если потолочная сетка и светильники позволяют поставить блок в расчётной точке.

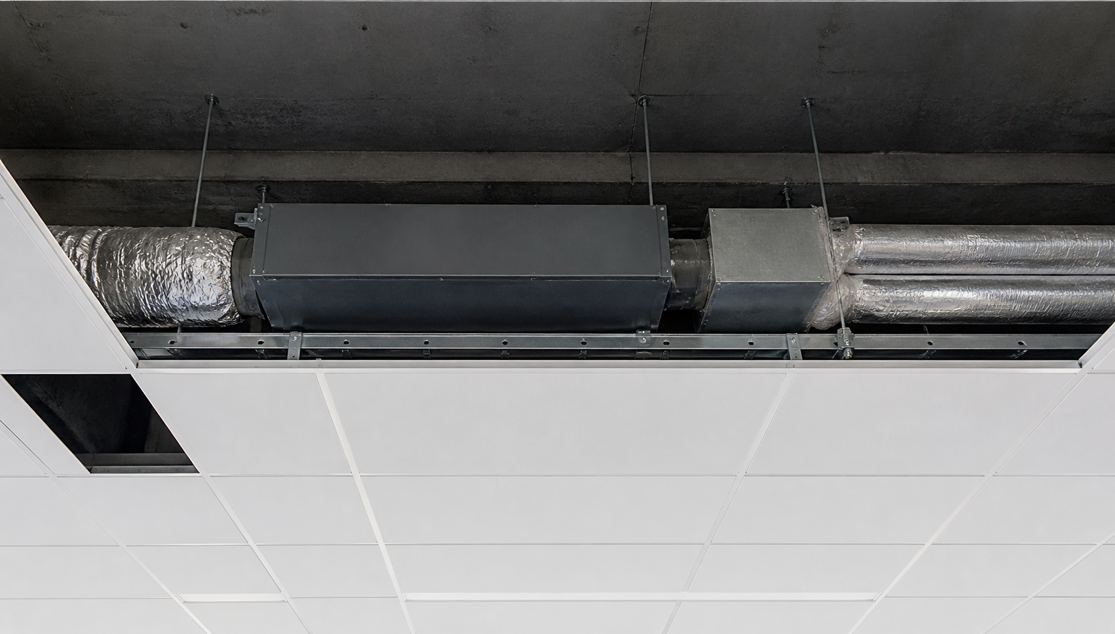

Канальный блок также скрывают над потолком или в технической зоне, но к нему подключают воздуховоды. Через отдельные решётки воздух подают в разные части зала, кабинеты или зоны у фасада. Поэтому вопрос «канальный или кассетный кондиционер» начинается не с цены блока, а со схемы воздухораспределения.

Исходные данные проекта

Нужны поэтажный план, высота от чистого потолка до перекрытия, назначение зон, число людей, остекление, освещение и оборудование. Нагрузку считают отдельно для помещений и участков с разным режимом. В ресторане дополнительно учитывают кухню и вытяжку, но не подключают жирный вытяжной воздух к кондиционеру.

На плане отмечают балки, кабельные лотки, спринклеры, светильники и ревизионные люки. Для кассеты проверяют габарит корпуса и панели. Для канального блока — место самого агрегата, трассы воздуховодов, повороты, решётки и требуемую высоту потолка.

Мощность, расход и напор

Холодопроизводительность сопоставляют с расчётной нагрузкой, а расход воздуха — с задачей распределения. Избыточный поток создаёт сквозняк и шум, недостаточный оставляет перегретые зоны. Площадь помещения служит только первым ориентиром.

Для канальной системы принципиален внешний статический напор: это давление, которое вентилятор тратит на воздуховоды, фильтры, шумоглушители и решётки. Если сопротивление сети выше доступного напора, расчётный расход не дойдёт до помещений. Если вентилятор выбран без регулировки с большим запасом, на решётках возрастут скорость и шум. Рабочую точку определяют по графикам конкретного блока MDV.

У кассеты нет протяжённой сети подачи, однако нужно проверить геометрию струй. Перегородка, высокий стеллаж или близкая стена меняют распределение. Несколько кассет в большом зале расставляют по расчёту, а не равномерно «по клеткам» потолка.

Зонирование и управление

Один канальный блок с несколькими решётками не превращается автоматически в несколько независимых кондиционеров. Без зональных клапанов и согласованного управления все ответвления получают воздух от общего источника. Закрытие части решёток меняет сопротивление сети и требует проверки минимального расхода.

Кассеты тоже работают каждая по своему датчику и пульту, если проект предусматривает несколько систем. Для кабинетов с разным графиком разумнее отдельные блоки или полноценная зональная система. Выбор зависит от требований к независимости, а не только от числа помещений.

Монтаж, шум и обслуживание

Оба типа требуют отвода конденсата, места для фреоновой трассы, электропитания и доступа к фильтрам. Дренажную помпу и допустимые подъёмы проверяют по документации модели. Потолок не должен перекрывать сервисную панель или путь извлечения вентилятора и теплообменника.

Шум оценивают для выбранной скорости, но паспортного значения недостаточно. У канального блока добавляются шум в воздуховодах и решётках; помогают расчёт скоростей, шумоглушители и виброразвязка. У кассеты звук идёт непосредственно через панель, поэтому её нельзя размещать над постоянным рабочим местом без акустической проверки.

Высота помещения задаёт предел конструкции. Канальная сеть может потребовать больше запотолочного пространства на пересечениях, а кассета — локальную высоту под корпус. Иногда оптимален комбинированный проект: кассеты в открытом зале, канальные или другие блоки в кабинетах.

Алгоритм выбора

1. Разделите объект на зоны с разной нагрузкой и графиком.
2. Рассчитайте холодопроизводительность и расход воздуха.
3. Согласуйте потолочный план со смежными системами.
4. Для канального варианта рассчитайте сеть и внешний напор.
5. Для кассетного проверьте направление струй и препятствия.
6. Заложите дренаж, шумозащиту и сервисные люки.
7. Сверьте параметры с актуальными карточками MDV.

Ошибки и ответы

Распространённые ошибки — выбирать по площади, оставлять слишком маленький люк, считать один канальный блок независимым для всех кабинетов и не учитывать падение давления. При низком потолке или отсутствии места для обслуживания лучше рассмотреть другой тип внутренних блоков.

Какой тип распределяет воздух равномернее?

Кассета хорошо раздаёт поток вокруг себя в открытом зале. Канальная сеть точнее подводит воздух к удалённым зонам, если её рассчитали и отбалансировали.

Когда важен напор?

При любом подключении воздуховодов. Чем длиннее сеть и больше элементов, тем внимательнее считают сопротивление и рабочую точку вентилятора.

Как предусмотреть обслуживание?

Покажите на потолочном плане люки, направление открытия панелей и путь извлечения крупных узлов. Размеры берут из монтажной документации выбранной модели.
