Канальный блок MDV: как внешний напор влияет на длину воздуховодов

Канальный блок: как внешний напор влияет на длину воздуховодов, если на одних решётках теряется больше половины напора? Длину считают как остаток: из уставки внешнего статического напора вычитают сопротивление решёток, фильтра, отводов и переходов, а то, что осталось, делят на удельные потери канала. Номинального напора 37 Па у MDV MDTJ2-36HWN1 на такую сеть не хватает, и уставку повышают при пусконаладке.

Что такое внешний статический напор канального блока

Внешний статический напор (ESP) — давление, которое вентилятор внутреннего блока развивает сверх сопротивления собственного корпуса и теплообменника. Оно расходуется на всю внешнюю сеть: воздуховоды, отводы, решётки, фильтр на возврате. У MDTJ2-36HWN1 из нашего ассортимента номинальный напор 37 Па, диапазон — от 0 до 160 Па. Расход внутреннего блока на трёх скоростях — 1 400, 1 200 и 900 м³/ч, холодопроизводительность — 10,55 кВт.

Напор выбирают в настройках проводного пульта: в сервисном меню блока параметр SP задаёт статическое давление, кондиционер при этом должен быть выключен. Каталожный расход указан при номинальном напоре, поэтому после смены уставки фактический расход проверяют замером.

Исходные данные для расчёта сети

• расход, который должен дойти до помещения, и план трассы с отводами и переходами;
• сечения каналов: от них зависят скорость и удельные потери;
• тип и число приточных решёток, обратная решётка, фильтр — их сопротивление берут по каталогу производителя решёток;
• высота пространства над потолком: корпус MDTJ2-36HWN1 — 1 000 × 245 × 750 мм, над и под ним нужно не менее 20 мм;
• место для сервисного люка и путь дренажа.

Длина как остаток напора

Удельные потери на трение R, Па/м, считают по скорости и эквивалентному диаметру канала: R = λ / dэ × 0,6 × v², где λ ≈ 0,02 для оцинкованной стали, dэ = 2ab / (a + b), v — скорость, м/с. Допустимая длина L = (ESP − ΣΔpм) / R, где ΣΔpм — сумма местных сопротивлений.

Условный пример для 1 200 м³/ч: две щелевые приточные решётки — 15 Па, обратная решётка с фильтром — 25 Па, переходы и распределительная камера — 10 Па, четыре отвода с коэффициентом 0,25 каждый.

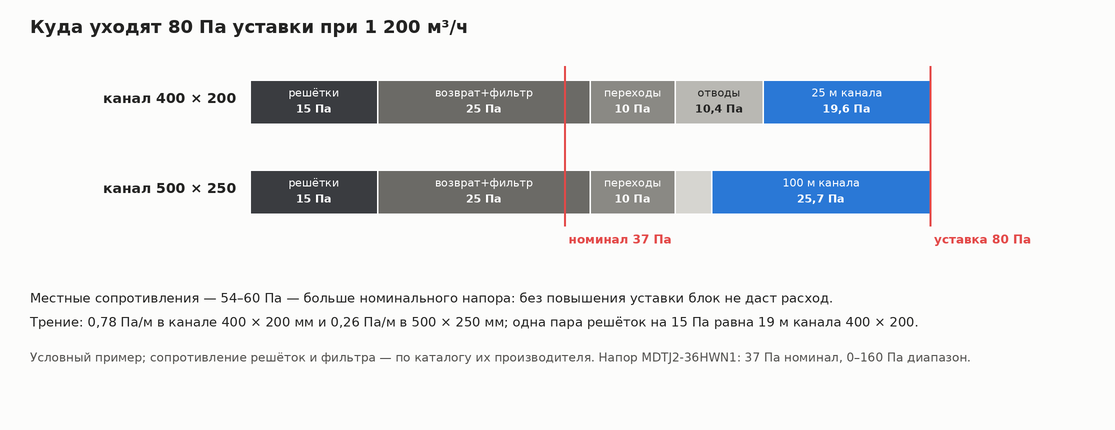

Результат читается так. При номинальных 37 Па обе сети не проходят: местные сопротивления больше напора, и блок не даст паспортного расхода. Длину ограничивает не трение, а решётки и фильтр: одна пара приточных решёток на 15 Па «съедает» столько же, сколько 19 м канала 400 × 200 мм. Переход на сечение 500 × 250 мм снижает скорость с 4,2 до 2,7 м/с, а трение — втрое: при той же уставке 80 Па допустимая длина вырастает с 25 до 100 м.

Как выбрать уставку напора

Уставку выбирают минимальной, при которой блок даёт расчётный расход в построенной сети. Запас по напору раскручивает вентилятор и прибавляет шум: на трёх скоростях MDTJ2-36HWN1 шумит на 45, 43 и 40,5 дБ(А) при номинальном напоре. Для квартиры и офиса мы рекомендуем сначала уменьшить сопротивление сети — увеличить сечение, заменить решётки на менее сопротивляющиеся, убрать лишние отводы, — а уже потом поднимать уставку. Каждый отвод в канале 400 × 200 мм по сопротивлению равен примерно 3,3 м прямого участка, в канале 500 × 250 мм — 4,2 м.

Если расчёт требует больше 160 Па, сеть для средненапорного блока слишком тяжёлая: каналы мелкие или блок стоит далеко от обслуживаемого помещения. Тогда блок переносят ближе, увеличивают сечения или выбирают высоконапорную серию — в линейке MDV есть высоконапорные канальные сплит-системы MDHG.

Высота потолка, люк и дренаж

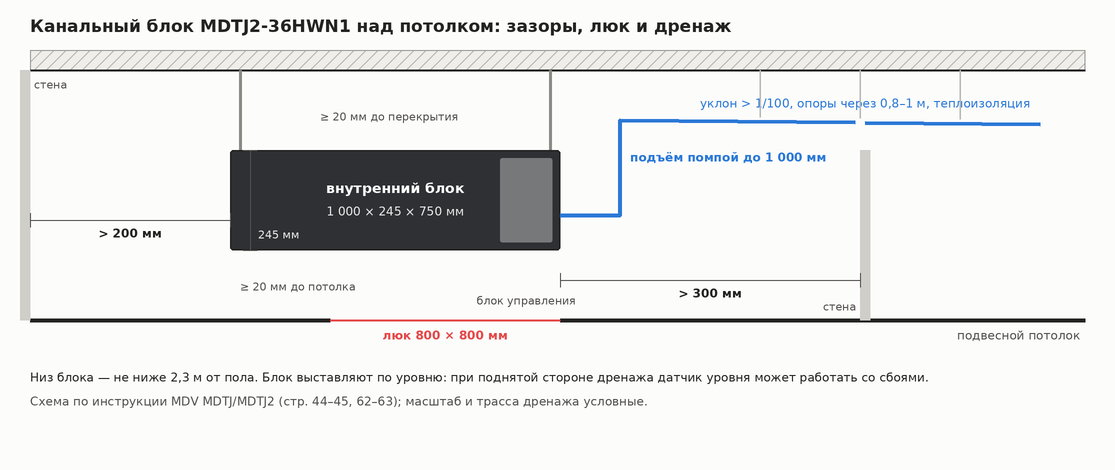

Блок подвешивают на четырёх шпильках с отступами не менее 200 мм с одной стороны и 300 мм со стороны блока управления; низ блока — не ниже 2,3 м от пола. Под блоком управления оставляют сервисный люк 800 × 800 мм — по схеме инструкции он расположен у угла блока со стороны электрической коробки. MDTJ2 допускает и вертикальную установку, при этом меняют положение помпы.

Встроенная помпа поднимает конденсат на высоту до 1 000 мм, наружный диаметр дренажного отвода — 25 мм. Дальше трубу ведут с уклоном больше 1/100, без петель и застоя воды, с опорами через каждые 0,8–1 м и в теплоизоляции. Блок выставляют по уровню: если сторона дренажного патрубка поднята, датчик уровня конденсата может работать со сбоями и появится протечка.

Канальный блок и приточная вентиляция

В корпусе MDTJ2 предусмотрено отверстие для подключения свежего воздуха. Через него подмешивают небольшой приток к рециркуляции. Обогрев у этой системы рассчитан на наружную температуру до −7 °C, поэтому вентиляцию с подогревом зимнего воздуха мы рекомендуем строить отдельно. Для офиса правильнее отдельная приточная установка с нагревателем, которая подаёт подготовленный воздух в помещения или в зону обратной решётки кондиционера.

Что проверить до покупки

1. Посчитать местные сопротивления по каталогам решёток и фильтра.
2. Подобрать сечения так, чтобы трение по всей трассе было заметно меньше местных потерь.
3. Определить уставку напора как сумму местных потерь и трения с небольшим запасом.
4. Проверить высоту над потолком, место для люка 800 × 800 мм и трассу дренажа.
5. После монтажа задать параметр SP и измерить фактический расход на решётках.

Подобрать модель поможет раздел канальных кондиционеров MDV.
