VRF MDV: как проверить коэффициент подключения внутренних блоков

VRF-система разводит один контур хладагента на десятки внутренних блоков разной мощности, и наружный блок для неё подбирают по отдельному расчётному показателю — коэффициенту подключения. Разбираемся, как в системе VRF проверить коэффициент подключения внутренних блоков, прежде чем заказывать оборудование: без этой проверки наружный блок может оказаться заведомо мал или неоправданно велик для здания. Дальше — какие данные для расчёта нужны и как читать паспортные таблицы конкретной модели.

Когда без этой проверки не обойтись

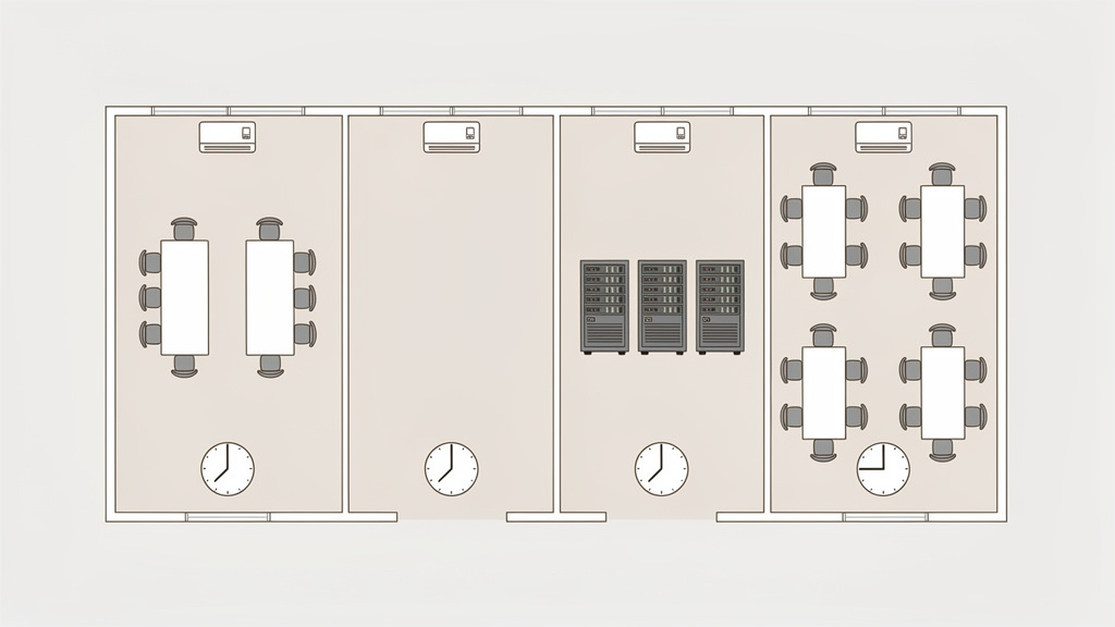

Если в здании больше двух-трёх зон с разным графиком нагрузки (переговорные, кабинеты, серверная, открытое пространство), сумма их пиковых теплопритоков почти всегда выше, чем требуется системе одновременно. Подбор наружного блока по этой завышенной сумме приводит к переплате и к работе оборудования на заниженной части диапазона большую часть года. Коэффициент подключения — инструмент, который разводит эти две величины: сколько внутренних блоков физически можно подключить к наружному и сколько тепла система должна отдавать в пике.

Что собрать по каждой зоне до расчёта

Для каждого помещения нужен отдельный пиковый теплоприток и график его изменения в течение суток: усреднённая нагрузка на всё здание для расчёта не годится. В показательном расчёте из инженерной документации MDV пять зон дают сумму пиковых нагрузок около 27,6 кВт, если считать каждую в её собственный час максимума, но пиковая нагрузка всего здания в самый нагруженный час суток — 26,5 кВт: пики зон сдвинуты во времени и не совпадают полностью. Наружный блок подбирают по нагрузке здания в его пиковый час, а не по сумме отдельных пиков — это и есть коэффициент одновременности, отдельный от коэффициента подключения показатель.

Для каждой зоны заранее определяют тип внутреннего блока — кассетный, канальный, настенный — и режим, в котором зона обычно работает: постоянное присутствие людей, редкое использование, серверная с круглосуточным охлаждением. Это определяет не только выбор модели, но и то, насколько её паспортную мощность можно скорректировать под фактические условия эксплуатации.

Как считать коэффициент подключения

Коэффициент подключения — это отношение суммы индексов мощности выбранных внутренних блоков к индексу мощности наружного блока, выраженное в процентах. Индекс мощности блока — техническая величина из паспортных таблиц производителя, а не киловатты напрямую; для наружных блоков линейки V6-i она совпадает с мощностью в кВт, умноженной на 10. Для стандартных внутренних блоков этой линейки сумма их индексов должна укладываться в диапазон 50–130% от индекса наружного блока.

В нашем ассортименте есть наружный блок MDV MDVi-335WV2GN1 с индексом мощности 335 (33,5 кВт, 12 л. с.); для него сумма индексов подключённых стандартных внутренних блоков должна укладываться в 167,5–435,5, а число блоков — не больше 20. Для более компактного MDV-V56W/DHN1(At) паспортная холодопроизводительность — 15,5 кВт при обогреве 18 кВт, максимум подключаемых блоков — 9; точный индекс и допустимый диапазон для конкретного подбора берут из паспортной таблицы этой модели. Если сумма индексов внутренних блоков выходит за границы диапазона, наружный блок пересчитывают на соседний типоразмер: число зон уже задано планировкой здания.

Приточные блоки считают по отдельному правилу

Если к системе подключают блоки обработки приточного воздуха вместе со стандартными внутренними блоками, суммарный коэффициент подключения не должен превышать 100%, а не 130%, как для одних стандартных блоков. Дополнительное ограничение: суммарная мощность приточных блоков не должна превышать 30% от суммарной мощности наружных блоков системы. Оба условия часто упускают при пересчёте уже готового проекта под требование по свежему воздуху.

Трассы и перепады высот тоже ограничивают выбор

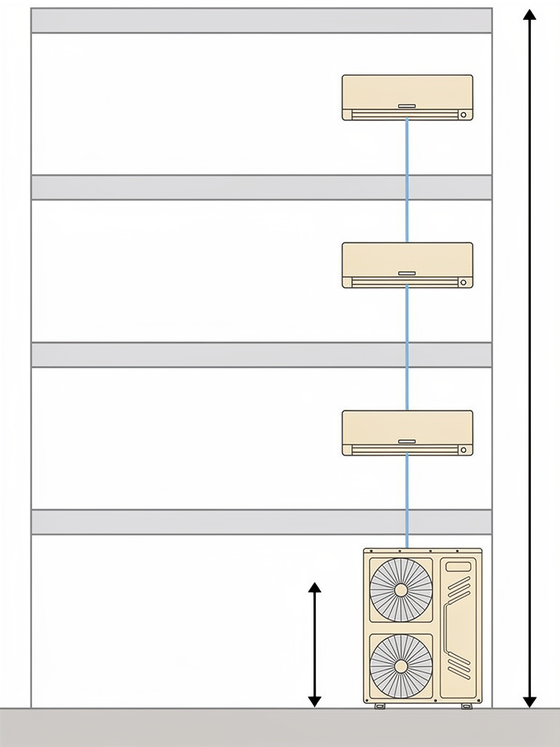

Помимо коэффициента подключения, у полностью укладывающейся в диапазон комбинации системы всё равно остаются предельные длины трасс. Суммарная длина трубопроводов системы — не более 150 м; длина трассы от наружного блока до самого дальнего внутреннего — не более 100 м по факту или 110 м в приведённой длине; от последнего разветвления до дальнего внутреннего блока — не более 40 м; от ближайшего разветвления до внутреннего блока — не более 15 м. Перепад высот между наружным и внутренними блоками — до 50 м, если наружный блок выше, и до 40 м, если ниже; между самими внутренними блоками — не более 15 м. Эти цифры проверяют по факту расположения оборудования на плане, а не по прямой дистанции на чертеже.

Режимы зон и автоматика

Одна VRF-система обслуживает зоны с разными задачами: в переговорной нужен быстрый отклик и точная температура, в коридоре — экономичный режим с широким допуском, в серверной — постоянное охлаждение независимо от графика работы офиса. Индивидуальные и групповые контроллеры внутренних блоков позволяют задавать каждой зоне собственное расписание и уставку, не меняя настройки соседних помещений; общее управление системой при этом остаётся на стороне наружного блока и контура хладагента.

Резервирование в модульных системах

Модульные наружные блоки, собранные из нескольких секций на общем трубопроводе (например, MDVi-335WV2GN1), при отказе одной секции не отключают систему полностью: оставшиеся продолжают обслуживать зоны с уменьшенной суммарной мощностью. Для помещений с критичной нагрузкой, вроде серверной, это соображение стоит учитывать при выборе между одномодульным и модульным наружным блоком уже на этапе расчёта коэффициента подключения, а не после монтажа.

Порядок проверки по шагам

1. Определить пиковый теплоприток каждой зоны и пиковую нагрузку здания в его самый нагруженный час.
2. Подобрать внутренние блоки по зонам и просуммировать их индексы мощности.
3. Выбрать наружный блок так, чтобы сумма индексов внутренних блоков укладывалась в 50–130% от его индекса для стандартных блоков.
4. Если есть приточные блоки, отдельно проверить ограничение 100% и долю 30% от мощности наружных блоков.
5. Проверить длины трасс и перепады высот по факту расположения оборудования, а не по чертежу без привязки к месту.

Ошибки, которые всплывают при проверке

Наружный блок подбирают по сумме паспортных мощностей внутренних блоков напрямую, без пересчёта в индексы и без учёта коэффициента одновременности — получают завышенный типоразмер и переплату. Проверяют коэффициент подключения только для стандартных блоков, забывая пересчитать его после добавления приточной установки в проект. Трассы измеряют по прямой на плане, не добавляя фактическую длину обхода конструкций и не проверяя приведённую длину для дальнего блока.

Что уточнить перед заказом

Зоны делят не по площади помещений, а по совпадающему графику использования и требуемому режиму — так, чтобы одна зона не тянула за собой чужой температурный сценарий. Совместимость блоков проверяют по паспортным таблицам конкретной серии: хладагент, диапазон индексов мощности и тип соединения должны совпадать у выбранных внутреннего и наружного блока. Рекуперация тепла нужна, если часть зон здания одновременно работает на охлаждение, а часть — на обогрев: трёхтрубная система с блоком распределения хладагента передаёт снятое с одних помещений тепло в другие вместо выброса наружу. Такой вариант закладывают в проект заранее, а не достраивают поверх уже смонтированной двухтрубной схемы.
